Die wirtschaftliche Spezialschraube für die Fenstermontage.

Fensterrahmenschraube FFSZ

Die fischer Fensterrahmenschraube FFSZ (bis 302 mm Länge) mit Zylinderkopf ist eine Spezialschraube für die wirtschaftliche Montage von Holzfensterrahmen ohne Dübel. Das ift Rosenheim bestätigt eine besondere Eignung zur Befestigung von Kunststofffenstern im Ziegelmauerwerk. Der geringe Bohrdurchmesser von 6 mm und das Eindrehen der Schraube ohne Reinigung des Bohrloches ermöglichen eine effiziente Serienbefestigung. Das Hoch-Tief-Gewinde an der Schraubenspitze sowie die Fräsrippen reduzieren das Eindrehmoment und ermöglichen eine kräfteschonende Montage. Das durchgehende Spezialgewinde verhindert das Heranziehen des Fensterrahmens gegen den Untergrund. Damit wird dieser zug- und spannungsfreie im Baustoff befestigt.
ProduktvariantenBilddaten herunterladen

Produktvarianten

Filter
Filter
15 Produktvarianten
Durchmesser
Schraubenlänge
Antrieb
Bohrernenndurchmesser
Kopf-ø
Verpackungsvariante
Gesehen 15 von 15 Variante(n)

Die Vorteile / Produktbeschreibung

Vorteile
  • Schraubmontage ohne Dübel für eine wirtschaftliche Verarbeitung.
  • Der geringe Bohrlochdurchmesser von 6 mm erlaubt eine effiziente Serienmontage.
  • Das durchgehende Gewinde ermöglicht eine zug- und spannungsfreie Befestigung des Rahmens am Untergrund.
  • Das Hoch-Tief-Gewinde an der Schraubenspitze sowie zusätzliche Fräsrippen reduzieren das Eindrehmoment und ermöglichen eine Kräfte schonende Montage.
  • Mit zwei Kopfformen anwendbar für alle gängigen Rahmenmaterialien.
  • Gemäß ift Rosenheim geeignet zur Befestigung von Kunststofffenstern im Ziegelmauerwerk.

Anwendung und Zulassung

Anwendungen
  • Fensterrahmen aus Holz, Kunststoff und Aluminium
  • Türrahmen
  • Kanthölzer
Baustoffe
  • Beton
  • Hochlochziegel
  • Hohlblock aus Leichtbeton
  • Kalksand-Lochstein
  • Kalksand-Vollstein
  • Vollstein aus Leichtbeton
  • Vollziegel
  • Porenbeton
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.
Zulassungen
  • 14-000559-PRO2
  • 16-001605-PR03

Montageanleitung

Funktionsweise / Montage
  • Bohrloch- und Einschraubtiefen für verschiedene Baustoffe gemäß Tabelle beachten.
  • Zur versenkten Montage in Holzprofilen wird die Zylinderkopfschraube empfohlen.
  • Für die Montage von Kunststoff- und Aluminiumprofilen wird die Flachkopfschraube empfohlen.

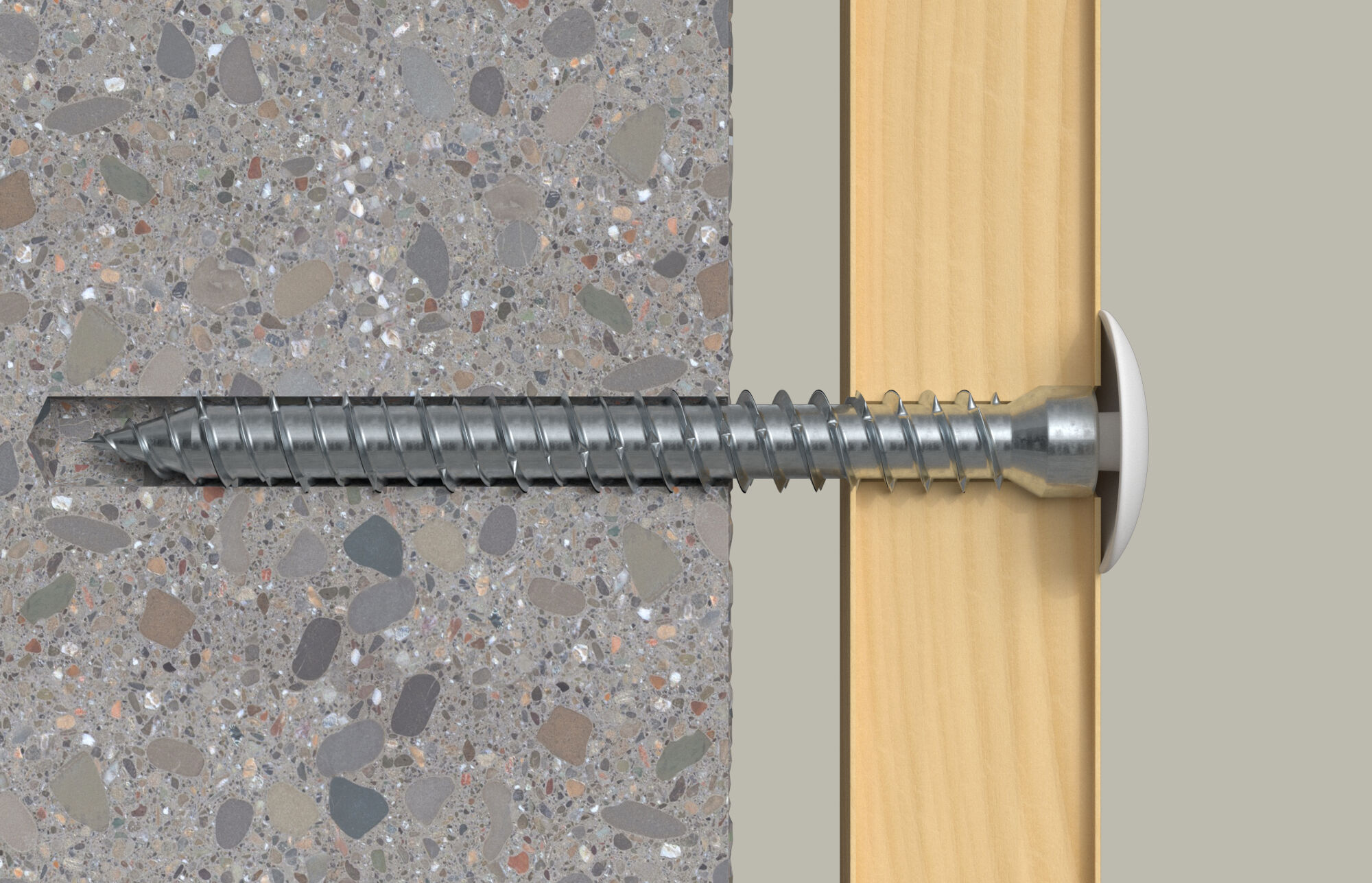

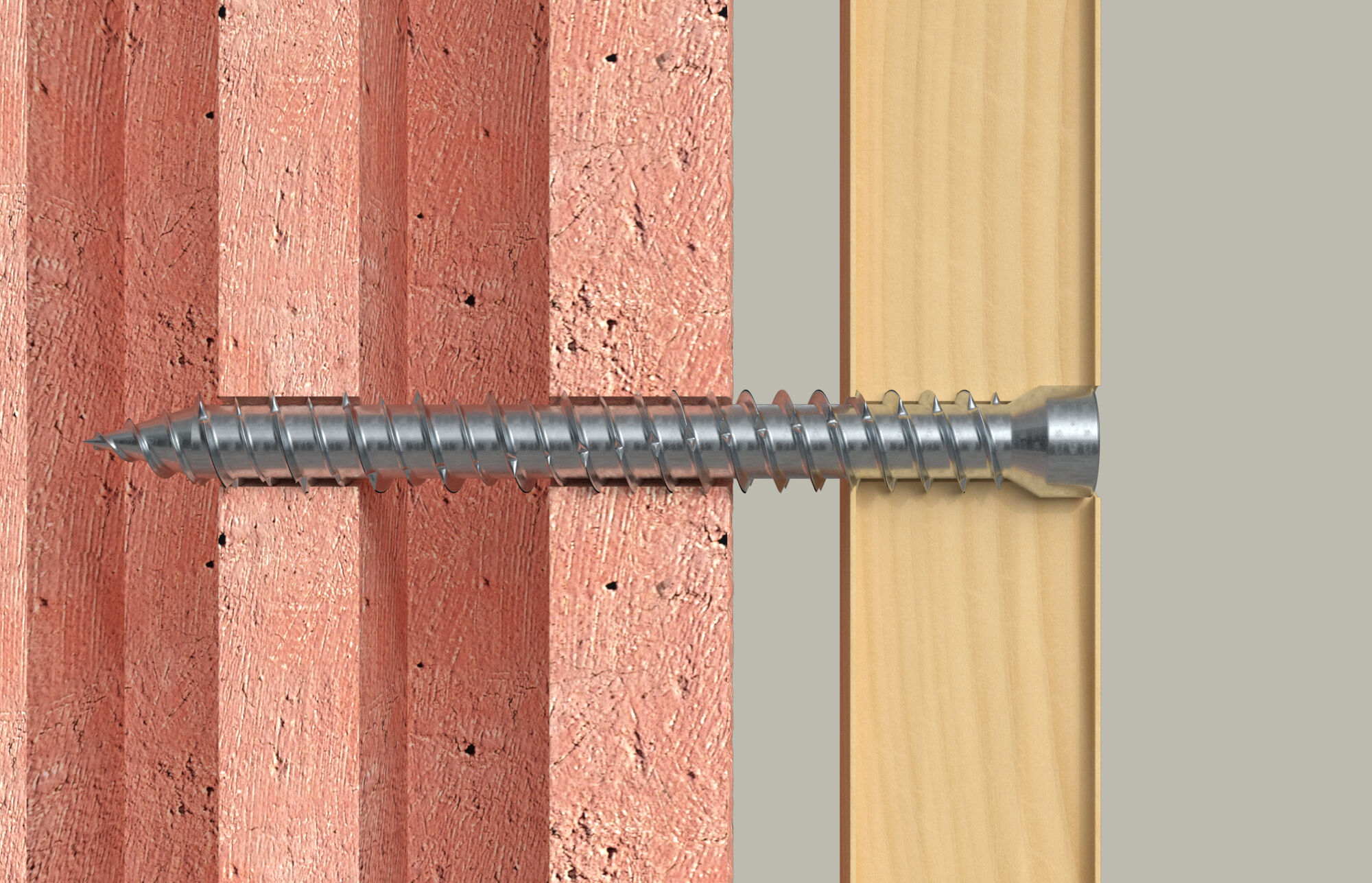

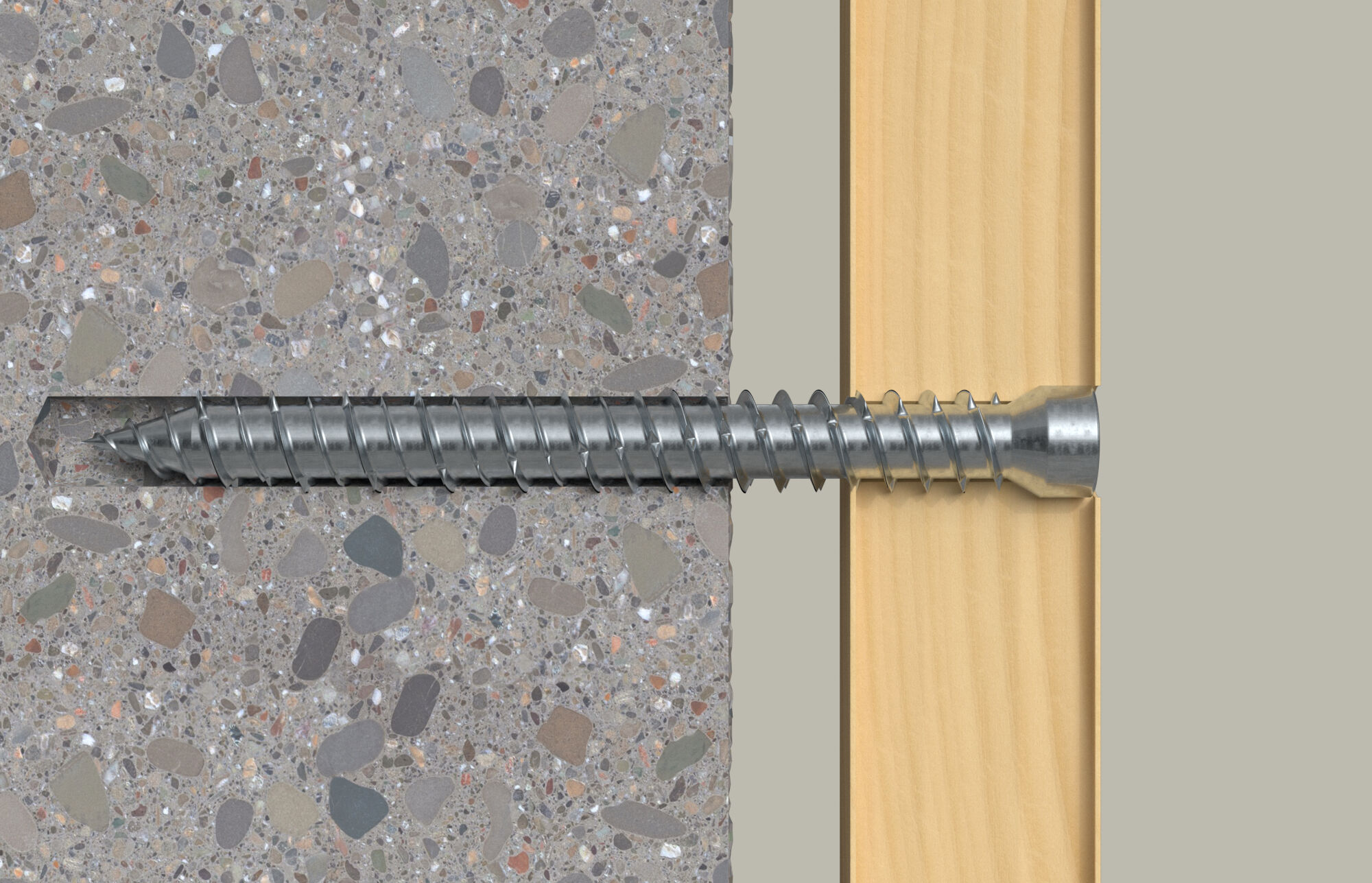

Montagebild
1 / 5

Dokumente zum Download

  • Zulassungen und Zertifikate
  • Technische Dokumente
Prüfzeugnis
pdf, 14-000559-PRO2
ift ROSENHEIM Prüfbericht - Bauteilversuch mit Rahmenschrauben zur Befestigung eines Kunststofffensters im Baukörper
Erstellt am 07.10.2014
Prüfzeugnis
pdf, 16-001605-PR03
ift ROSENHEIM Kurzfassung zur Gutachtliche Stellungnahme - Befestigungssystem zwischen Fenster und Baukörper
Erstellt am 05.12.2016
